Hvad gør en frakturerende TPU-slange til det optimale valg til højtryksvæskeoverførsel?

Ved hydrauliske fraktureringsoperationer påvirker materialevalg til væskeoverførselssystemer direkte driftseffektivitet og sikkerhed. Den Brækkende TPU-slange repræsenterer en specialiseret kategori af termoplastiske slanger konstrueret til ekstreme trykapplikationer, kemisk resistens og miljømæssig holdbarhed. For indkøbsspecialister, ingeniører og engrosdistributører i olie- og gassektoren er det vigtigt at forstå de tekniske specifikationer for disse slanger. Denne artikel giver en analyse på ingeniørniveau af materialevidenskab, trykklassificeringer og applikationsteknik til fraktureringsoperationer. Vi vil undersøge konstruktionsmetoder, sammenligne præstationsmålinger og kvalitetskontrolprotokoller for at informere de B2B-købsbeslutninger.

1. Definition af teknologien: TPU-materialevidenskab og slangekonstruktion

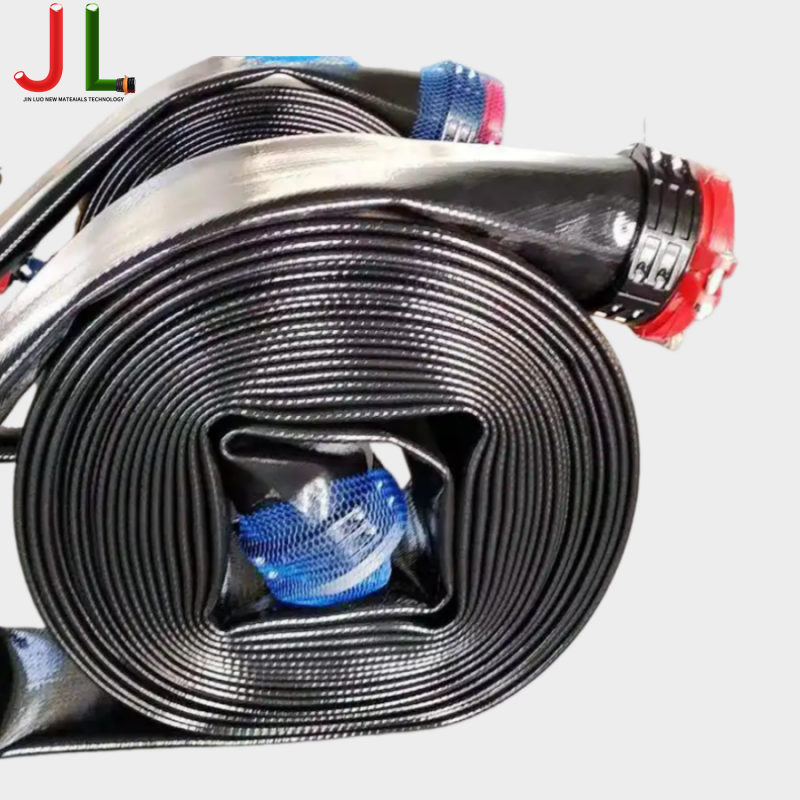

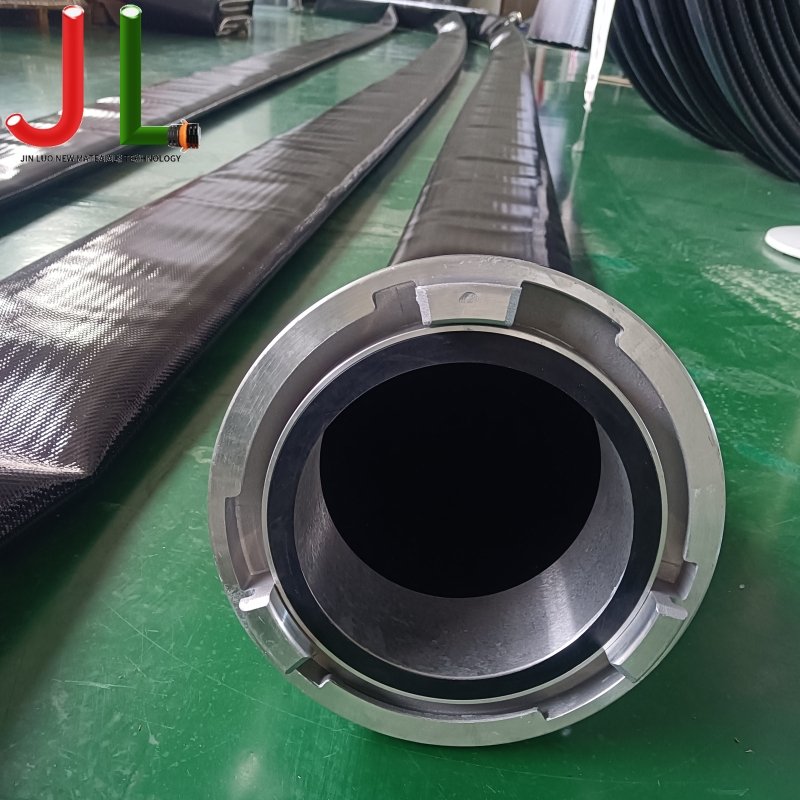

Den Brækkende TPU-slange bruger termoplastisk polyurethan som den primære materialekomponent. TPU tilbyder enestående slidstyrke, fleksibilitet over brede temperaturområder og overlegen kemisk kompatibilitet med fraktureringsvæsker. Materialet udviser et hårdhedsområde på 85 Shore A til 75 Shore D, hvilket giver en optimal balance mellem fleksibilitet og strukturel integritet. Disse slanger anvender typisk en flerlagskonstruktion bestående af et indre rør, forstærkningslag og ydre dæksel.

1.1 Konstruktionslag og deres funktioner

• Inderrør : TPU-formulering optimeret til væskekompatibilitet. Modstår hydrolyse og opretholde dimensionsstabilitet under konstant trykcyklus.
• Forstærkende lag : Højstyrke polyesterfiber eller aramidvævet lagkonstruktion. Giver modstand mod sprængtryk og forhindrer slangeforlængelse under tryk.
• Yderdæksel : Slidbestandig TPU-blanding. Beskytter mod mekanisk skade, UV-nedbrydning og miljøeksponering.
• Koblingsgrænseflade : Krympede eller sænkede fittings designet til modstand mod impulstræthed. Kritisk for at opretholde samlingens integritet under cykliske trykforhold.

2. Trykklassificeringer og ydeevnespecifikationer

Hydrauliske fraktureringsoperationer kræver slanger, der er i stand til at modstå ekstreme trykforhold. Den højtryksbrudslange til oliefelt fungerer typisk ved arbejdstryk fra 145 psi til 650 psi, med sprængtryk fire tre gange arbejdstrykket. Ydeevnevalidering følger SAE J517 og ISO 18752 standarder, som definerer impulstestkrav, minimum bøjningsradier og temperaturklassificeringer.

2.1 Kritiske præstationsparametre

• Arbejdstryk : Kontinuerligt driftstrykområde fra 3.000 psi til 10.000 psi, afhængig af diameter og forstærkningskonfiguration.
• Sprængtryk : Minimum 3:1 sikkerhedsfaktor med sprængtryk over 2100 psi for højtryksvarianter.
• Temperaturområde : -40°C til 70°C for standardformuleringer.

3. Kemisk kompatibilitet og væskeresistens

Fraktureringsvæsker indeholder komplekse kemiske formuleringer, herunder friktionsreducerende midler, geleringsmidler, biocider og syrer. Den kemikaliebestandig brud TPU-slange skal demonstrere kompatibilitet med disse aggressive kemier. TPU udviser fremragende modstandsdygtighed over for kulbrintebaserede væsker, fortyndede syrer og alkaliske opløsninger, der almindeligvis anvendes i fraktureringsoperationer. Materialevalg skal tage højde for væsketemperatur, koncentration og eksponeringssvarighed.

3.1 Kemisk forenelighedsvurdering

• Kulbrinte modstand : TPU viser minimal hævelse og ingen nedbrydning, når den udsættes for diesel, råolie og raffinerede produkter.
• Syremodstand : Velegnet til fortyndet saltsyre (15 % koncentration), der anvendes til syrefrakturering.
• Gel systemer : Kompatibel med guar-baserede og syntetiske polymere fraktureringsvæsker.
• Oxidationsmidler : Begrænset modstand mod stærke oxidationsmidler såsom blegemiddel; alternative materialer anbefales til disse applikationer.

4. Applikationsteknik for fraktureringsoperationer

Succesfuld anvendelse af brudslanger kræver overvejelse af driftsparametre, herunder trykcyklus, mekanisk stress og miljøforhold. Den frac slange til brøndservice skal rumme dynamiske belastningsforhold, herunder vibrations-, bøjnings- og spændingskræfter. Ingeniører skal specificere slangesamlinger med passende bøjningsradiustillæg og spændingsaflastningskonfigurationer.

4.1 Overvejelser om installation og ruteføring

• Minimum bøjningsradius : Typisk 10 til 15 gange slangens ydre diameter. Overskridelse af den minimale bøjningsradius reducerer slangens levetid og øger koblingsspændingen.
• Statisk udladning : Ledende formuleringer tilgængelige til anvendelser, der kræver statisk dissipation.
• Slidbeskyttelse : Udvendige omslagsmanchetter anbefales til områder med meget slid, herunder jordkontaktpunkter og udstyrsgrænsefladeplaceringer.
• Koblingstrækaflastning : Korrekt klemmeafstand og støttesystemer forhindrer koblingstræthed under dynamiske driftsforhold.

5. Kvalitetssikring og certificeringskrav

B2B indkøb kræver strenge kvalitetskontrolprotokoller. Den API 7K brudslange certificeret status angiver overensstemmelse med American Petroleum Institutes specifikationer for bore- og brøndserviceudstyr. API 7K-certificering validerer produktionskvalitetssystemer, dimensionsnøjagtighed og præstationstestprotokoller. Yderligere certificeringer kan omfatte ABS-typegodkendelse til marine applikationer og DNV-certificering til offshore-operationer.

5.1 Nødvendig dokumentation for indkøb

• Materialetestrapporter : Dokumentation af TPU-forbindelsesegenskaber, herunder hårdhed, trækstyrke og brudforlængelse.
• Trykprøvecertifikater : Bevis for hydrostatisk test ved 150 % arbejdstryk for hver fremstillet længde.
• Sporbarhedsregistreringer : Partinumre og fremstillingsdatokoder, der muliggør fuldstændig materialesporbarhed.
• Tredjepartsinspektion : Uafhængige verifikationsrapporter for kritiske applikationer, der kræver certificeret kvalitetssikring.

6. Sammenlignende analyse: TPU vs gummihydraulikslanger

Ved udvælgelse af slanger til fraktureringsapplikationer skal ingeniører vurdere TPU i forhold til traditionelle gummikonstruktioner. Den Brækkende TPU-slange tilbyder tydelige fordele i vægtreduktion, fleksibilitet og slidstyrke sammenlignet med gummialternativer. Imidlertid kan gummislanger give overlegen ydeevne i specifikke højtemperaturapplikationer. Følgende sammenligning understøtter informeret udvælgelse baseret på operationelle krav.

Ydeevnesammenligning: TPU vs gummifrakturslanger

7. Livscyklusstyring og erstatningsstrategier

Effektiv livscyklusstyring maksimerer investeringsafkastet og sikrer driftssikkerhed. Den slidstærk TPU-slange til brud giver typisk 5~6 driftsår under svære driftsforhold. Udskiftningskriterier omfatter synligt slidt på yderbeklædning, synlig forstærkning, koblingsskader eller tryktestfejl. Faciliteter bør implementere inspektionsprotokoller og udskiftningsplaner baseret på faktiske driftsforhold.

7.1 Krav til inspektionsprotokol

• Visuel inspektion : Daglige kontroller for dækningsskader, knæk eller koblingsbevægelser.
• Trykprøvning : Årlig hydrostatisk test ved 150 % arbejdstryk for slanger i kontinuerlig drift.
• Elektrisk kontinuitet : Årlig test for ledende slanger, der anvendes til statisk afladning.
• Dokumentation : Vedligehold serviceregistreringer, herunder installationsdataer, driftstimer og inspektionsresultater.

Ofte stillede spørgsmål (FAQ)

Hvad er det maksimale arbejdstryk for at sprænge TPU-slange?
Arbejdstrykket varierer fra 145 til 650 psi. Den specifikke vurdering af slangens diameter og stærkningskonfiguration. Kontroller altid trykklassificeringerne med producentens dokumentation, og vælg slanger med en sikkerhedsfaktor på minimum 3:1 i forhold til det maksimale systemdriftstryk.

Hvordan er TPU sammenlignet med gummi til brudslangeapplikationer?
TPU tilbyder betydelige fordele i vægtreduktion (ca. 30-40% lettere), forbedret fleksibilitet (mindre bøjningsradius), anti-aging ydeevne og overlegen slidstyrke. Gummislanger giver typisk bedre ydeevne ved høje temperaturer over 85°C og lavere startomkostninger. Valget temperatur af specifikke driftkrav, herunder eksakt temperatur, håndteringsfrekvens og miljøforhold.

Hvilke certificeringer skal jeg kræve fra leverandører af fraktureringsslange?
Alle slanger skal forsynes med materialetestrapporter, tryktestcertifikater og komplet sporbarhedsdokumentation.

Hvad er den typiske levetid for en knækket TPU-slange?
Levetiden betydeligt baseret på driftsforhold, trykcyklus og håndteringsspraksis. Ved kontinuerlige fraktureringsoperationer giver TPU-slanger typisk 5~6 driftsår før udskiftning. Korrekt opbevarings-, håndterings- og inspektionsprotokoller forlænger levetiden. Faciliteter bør etablere udskiftningsplaner baseret på visuelle inspektionsresultater og tryktestresultater snarere end kalendertid alene.

Referencer

• American Petroleum Institute. (2022). API-specifikation 7K: Udstyr til bore- og brøndservice. 6. Udgave.
• International Organisation for Standardization. (2020). ISO 18752:2020 - Gummi- og plastikslanger og -slangesamlinger - Hydraulisk impulstest.
• Selskabet af bilingeniører. (2021). SAE J517: Hydraulikslange standard.
• American Society for Testing and Materials. (2023). ASTM D412: Standardtestmetoder for vulkaniseret gummi og termoplastiske elastomerer – spænding.
• Landsforeningen af ​​Korrosionsingeniører. (2022). NACE SP0177: Afsætning af vekselstrøm og lyneffekter på metalliske strukturer og korrosionskontrolsystemer.
• Journal of Petroleum Technology. (2023). "Fremskridt inden for højtryksslangeteknologi til hydrauliske fraktureringsoperationer." Vol. 75, hæfte 8, side 42-48.
•
