Hvordan vælger man den rigtige brud- og oliefeltslange til højtryksoperationer?

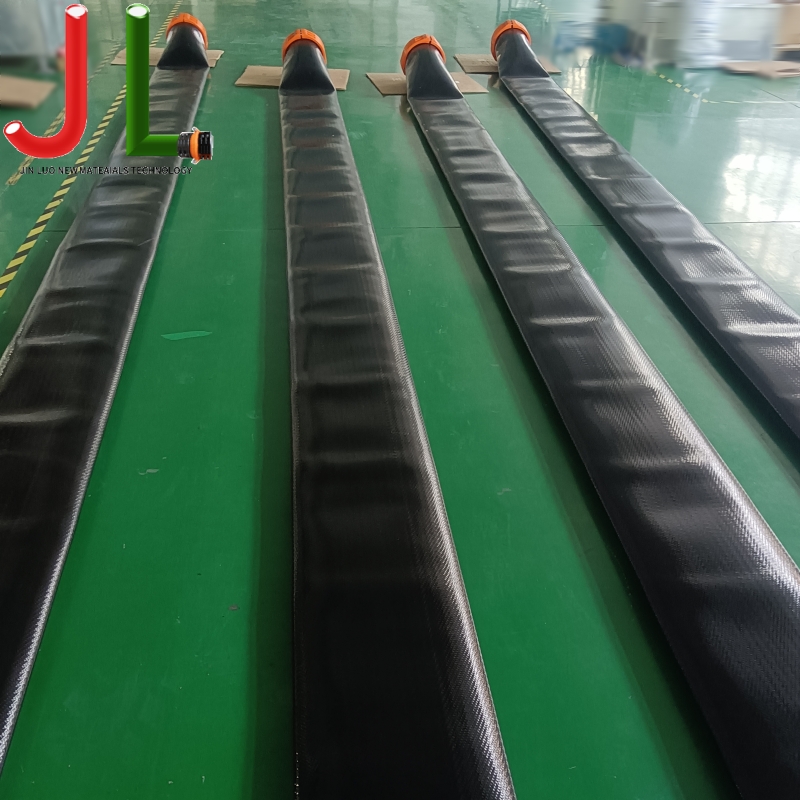

Valg af passende Frakturering og oliefeltslange er en missionskritisk opgave for boreingeniører, indkøbsledere og feltoperationsledere. Disse slanger transporterer slibende proppemidler, højtryksvæsker og ætsende kemikalier under ekstreme forhold. En fejl i slangesamlingen kan resultere i dyr nedetid, sikkerhedsrisici og miljøforstyrrelser. Denne vejledning giver en teknisk ramme til evaluering af slangekonstruktion, ydeevnestandarder og applikationsspecifikke krav.

1. Forståelse af slangekonstruktionslag og materialevidenskab

Ydelsen af evt Frakturering og oliefeltslange forpligtelse af dens flerlagskonstruktion. En typisk højtryksslange består af tre primære lag: røret, forstærkningen og dækslet. Hvert lag tjener en særskilt funktion, og materialevalget påvirker direkte holdbarheden under cyklisk tryk og slibende medier.

Ved evaluering højtryksbrudslange til hydraulisk frakturering , vær meget opmærksom på rørblandingen. Nitrilgummi (NBR) giver fremragende oliebestandighed, men har begrænset slidtolerance. Hydrogeneret nitril (HNBR) giver overlegen modstandsdygtighed over for både petroleumsbaserede væsker og høje temperaturer, hvilket gør det til det foretrukne valg til langvarige fraktureringsoperationer, hvor væsketemperaturer overstiger 200°F.

1.1 Sammenligning af armeringslag

Forstærkningslaget bestemmer slangens sprængtryk og impulslevetid. Spiraltrådsforstærkning giver den højeste sprængstyrke og fleksibilitet til slanger med stor diameter, der bruges i fraktureringsflåder. Flettet trådforstærkning giver god fleksibilitet til mindre linjer, men kan blive hurtigere træt under konstant trykcyklus. Tabellen nedenfor viser de tekniske forskelle.

2. Slidstyrke og dækmaterialeydelse

Ved hydrauliske fraktureringsoperationer trækkes slanger ofte hen over stenede overflader, stålplatforme og skarpe kanter. Dækmaterialet fungerer som den første forsvarslinje mod mekaniske skader. For slidstærk oliefeltslange til skifergas , et syntetisk gummibetræk med høj rivstyrke (minimum 150 kN/m) er afgørende.

Producenter bruger ofte SBR (styren-butadiengummi) eller CR (chloroprengummi) til standardapplikationer. Til ekstreme slidmiljøer tilbyder polyurethan-beklædte slanger tre til fem gange længere slidtid sammenlignet med gummibeklædninger. Filtdata udfyldes, og polyurethanbeklædninger reducerer udskiftningsfrekvensen med ca. 40 % i højfriktionsapplikationer som f.eks. fraktureringsmanifoldforbindelser.

3. Trykklassificeringer og sikkerhedsfaktorer

Forståelse af trykklassificeringer er grundlæggende for sikkert systemdesign. Hver Frakturering og oliefeltslange skal have et tydeligt mærket arbejdstryk, som typisk er 25 % til 33 % af minimumsprængningstrykket. Denne 4:1 eller 3:1 sikkerhedsfaktor tegner sig for trykspidser, mekanisk beskadigelse og materialeredbrydning over tid.

Til højtryksfraktureringsapplikationer er et 15.000 psi arbejdstryk almindeligt, med sprængningstryk over 60.000 psi. Ingeniører bør også overveje impulscyklusvurderingen, som angiver, hvor mange trykcyklusslanger kan tåle før udmattelsesfejl. En kvalitetsbrudslange bør modstå minimum 200.000 impulscyklusser ved maksimal arbejdstryk i henhold til ISO 6803-testprotokoller.

4. Kemisk kompatibilitet og væskeresistens

Hydrauliske fraktureringsvæsker indeholder en kompleks blanding af vand, proppemidler, friktionsreducerende midler, biocider og kedelstenshæmmere. Rørmaterialet skal modstå kemisk nedbrydning for at forhindre kvældning, hærdning eller ekstraktion af forbindelser i væskestrømmen. Kemisk resistent brudslange til syrningsoperationer kræver specialiserede rørforbindelser.

Til syrningsbehandlinger, der involverer salt- eller flussyre, giver fluorcarbon (FKM) rørmaterialer den højeste modstand. For standard fraktureringsvæsker tilbyder HNBR en afbalanceret kombination af kemisk resistens og temperaturstabilitet. Nedenfor er en oversigt over overvejelser om kemisk forenelighed.

• HNBR (hydrogeneret nitril): Velegnet til diesel, mineralolier og de fleste fraktureringsvæsker; temperaturområde -40°F til 275°F.
• FKM (fluorcarbon): Fremragende til syrning og aromatiske kulbrinter; temperaturområde -20°F til 400°F; højere omkostninger.
• NBR (Nitril): God til petroleumsbaserede væsker, men begrænset kompatibilitet med højtemperatur-fraktureringsvæsker.
• UPE (polyethylen med ultrahøj molekylvægt): Overlegen slid- og kemikaliebestandighed til specialiserede applikationer.

5. Slutforbindelser og samlingsintegritet

Slangesamlingen er kun så stærk som dens endeforbindelser. For Frakturering og oliefeltslange samlinger med hammer unions , korrekte krympeteknikker og valg af kobling er afgørende. Hammersamlinger (såsom Fig. 100, Fig. 1502 eller Fig. 206) er industristandarden for højtryksbrudforbindelser på grund af deres hurtigkoblingsevne og pålidelige tætning under ekstremt tryk.

Når du specificerer samlinger, skal du kontrollere, at krympeprocessen opfylder API 7K eller ISO 6803 standarder. Underkrympede forbindelser kan blæse af under tryk, mens overkrympning kan beskadige forstærkningslaget og skabe et skjult fejlpunkt. Tredjepartstest bekræfter, at korrekt krympede samlinger opretholdes 100 % af slangens nominelle arbejdstryk og sprængningstryk.

5.1 Nøglekonstruktionsspecifikationer

• Krympefastholdelse: Minimum 90 % af slangens sprængningstryk skal opnås ved koblingsgrænsefladen.
• Koblingsmateriale: Kulstofstål med zink- eller epoxybelægning til korrosionsbestandighed i udendørs oliefeltsmiljøer.
• Sporbarhed: Hver samling skal indeholde et serienummer med krympningsdataposter til kvalitetssikring og fejlanalyse.

6. Industristandarder og certificeringskrav

Overholdelse af anerkendte industristandarder er ikke til forhandling for oliefeltsoperationer. API 7K er den primære standard for bore- og brøndserviceslanger, der dækker design-, fremstillings- og testkrav. API 7K certificeret frakturerings- og oliefeltslange sikrer, at produktet har gennemgået en styrke sprængnings-, impuls- og bøjningstest.

Yderligere standarder omfatter ISO 6803 for impulstestning, ABS-certificering til offshore-applikationer og MSHA-godkendelse til underjordiske minemiljøer. Anskaffelsesspecifikationer bør udtrykkeligt kræve certificerede testrapporter (CTR'er) for hver batch, der dokumenterer sprængningstryk, adhæsionsstyrke og dimensionskontrol.

Ofte stillede spørgsmål (FAQ)

• Q: Hvad er den typiske levetid for en brudslange under almindelig drift?
  A: Under typiske fraktureringsoperationer med 200-300 trykcyklusser pr. job, kan en kvalitetsslange med HNBR-rør og spiraltrådsforstærkning holde 3 til 5 år. Udskiftning anbefales, når dækslet viser synligt snit, blotlagte forstærkninger eller efter en væsentlig trykstigning på over 110 % af arbejdstrykket.
• Q: Hvordan bestemmer jeg den korrekte slangestørrelse til en frakturering?
  A: Slangestørrelsen bestemmes af krav til flowhastighed og trykfald. Til de fleste fraktureringsapplikationer er 2-tommer og 3-tommer indvendige diametre standard for manifoldforbindelser, mens 4-tommer slanger bruges til missillinjer. Brug Darcy-Weisbach-beregninger til at verificere, at trykfaldet ikke overstiger 10 % af arbejdstrykket ved maksimalt flow.
• Q: Kan brudslanger repareres, hvis de er beskadigede?
  A: Filtreparationer er ikke tilladt for højtryksbrudslanger pr. API 7K. Ethvert snit eller slid, der trænger ind i det ydre dæksel og blotlægger forstærkning, kræver øjeblikkelig fjernelse fra drift. Reparerede enheder kan ikke gencertificeres til originale trykklassificeringer.
• Q: Hvad er forskellen mellem brudslange og roterende boreslange?
  A: Brudslange er designet til høj-flow, højtryksoverførsel af slibende slam med hyppige trykcyklusser. Roterende boreslange (kelly slange) er designet til kontinuerlig rotation og vibration ved boreriggens gulv. De er ikke udskiftelige; brudslange har typisk et tykkere dæksel og anderledes armeringsudlægningsmønster.

Referencer

• American Petroleum Institute. (2023). API-specifikation 7K: Udstyr til bore- og brøndservice . API Publishing Services.
• International Organisation for Standardization. (2020). ISO 6803: Gummi- eller plastikslanger og -slangesamlinger - Hydraulisk trykimpulstest uden at bøje .
• Landsforeningen af Korrosionsingeniører. (2022). NACE SP0472: Metoder og kontroller til at forhindre miljørevner i drift af kulstofstålsvejsninger i korrosive olieraffineringsmiljøer .
• Society of Petroleum Engineers. (2021). SPE 204215: Bedste praksis for højtryksslangestyring i hydrauliske fraktureringsoperationer .
• Energiinstituttet. (2023). EI Model Code of Safe Practice Del 15: Områdeklassificering for installation, der håndterer brændbare væsker .
• Arbejdsmiljøforvaltningen. (2022). OSHA 1910.269: Elektrisk kraftproduktion, transmission og distribution — Krav til slangeintegritet .
