Hvad er en brud- og oliefeltslange?

I olie- og gasudforskningens og -produktionens høje indsatsverden er hver komponent i væskeoverførselskæden kritisk. Blandt disse er den ydmyge slange alt andet end enkel; det er en præcisionskonstrueret livline, der modstår trange forhold for at holde driften flydende sikkert og effektivt. A Frakturering og oliefeltslange er et specialiseret stykke udstyr designet til at transportere en række aggressive medier - fra højtryksfraktureringsvæske og slibende boremudder til at producere vand og råolie - under ekstreme tryk, temperaturer og dynamiske belastninger. Fejl i en enkelt slange kan føre til dyr nedetid, miljøhændelser og alvorlige sikkerhedsrisici. At forstå teknikken bag disse slanger, fra deres robuste konstruktion til de strenge standarder, skal opfyldes, er afgørende for ingeniører, indkøbsspecialister og filteroperatører. Denne guide dykker ned i anatomien af disse vitale komponenter og forklarer nøglen højtryks frac slangespecifikationer , vigtigheden af API 7K frac slange certificering , og rollen som ståltrådsarmeret brudslange designs. Vi vil også give praktisk vejledning om kritiske feltapplikationer, såsom at vide, hvornår vi skal planlægge en udskiftning af oliefeltsmudderpumpeslange og hvordan man vælger det rigtige oliefelts afgangsslange til vandoverførsel operatør. Ved at kombinere dyb teknisk indsigt med praktisk funktionalitet på feltniveau, tjener denne artikel som en omfattende ressource for alle, der er ansvarlige for specifikke, vedligeholde eller betjene disse væsentlige aktiver.

Anatomi af en højtydende Frac-slange

Den ekstraordinære elasticitet af en kvalitetsbrudslange er ingen tilfældighed; det er resultatet af en omhyggeligt lagdelt konstruktion, hvor hvert stratum tjener en særskilt og vital funktion. I sin kerne skal balancere tilsyneladende modstridende krav: enorm styrke med fleksibilitet, kemisk resistens med slidtolerance og lang levetid med håndterbar vægt. Denne flerlagstilgang begynder med røret eller foringen, det inderste lag i direkte kontakt med den transporterede væske. Det er typisk lavet af specialiseret syntetisk gummi eller termoplastiske polyurethanforbindelser, der er formuleret til at modstå nedbrydning fra kemikalier, syrer og proppemidler, der findes i fracking-væsker. Omkring denne liner er forstærkningslaget, den sande rygrad i slangen, der bestemmer dens trykbærende kapacitet. Det er hende ståltrådsarmeret brudslange udmærker sig ved at bruge flere spiraler eller fletninger af højstyrkestålråd for at holde ekstreme indre tryk og modstå den pulserende træthed fra pumpecyklusser. Endelig fungerer dæklaget som den første forsvarslinje mod det ydre miljø. Det er konstrueret til at være usædvanligt sejt, modstandsdygtigt over for vejrlig, ozon, UV-stråling, olie og fysisk slid fra at trække over ujævnt terræn, hvilket sikrer integriteten af ​​den kritiske forstærkning nedenunder.

• Den indre liner: Fremstillet af oliebestandige, slidbestandige forbindelser som NBR, HNBR eller polyurethan til at beskytte mod indre væskekemi.
• Forstærkningslaget: Stålråd med høj trækstyrke spiralviklet eller flettet i flere lag for at give maksimalt sprængtryk og modstand mod impulstræthed.
• Beskyttelsesdækslet: Et robust, vejrbestandigt ydre lag, ofte lavet af syntetisk gummi som CR eller CSM, designet til at modstå markmisbrug.
• Slutbeslag: Smedede stålflanger eller fundet fittings sikkert fastgjort via sænkning eller krympning for at danne en lækagesikker samling med høj integritet.

Afkodning af nøgleydeevnemålinger: Højtryksfrac-slangespecifikationer

At vælge den rigtige slange kræver en grundig forståelse af dens højtryks frac slangespecifikationer . Disse offentliggjorte metrics er ikke kun tal; de er en garanti for ydeevnegrænser under definerede forhold. Den mest kritiske specifikation er arbejdstrykket (WP), det maksimale konstante tryk, som slangen er designet til at håndtere sikkert. Lige så vigtigt er det minimale sprængningstryk (MBP), som typisk er et multiplum af WP (f.eks. 4:1), der repræsenterer det ultimative fejlpunkt. Testtryk (TP) er det tryk, der påføres under fabrikssikret test, normalt over WP, men under MBP. Andre vitale specifikationer omfatter den indre diameter (ID), som påvirker flowhastighed og trykfald; bøjningsradius, der angiver, hvor stramt slangen kan bøjes uden at knække eller beskadige forstærkninger; og temperaturområdet for både mediet og det omgivende miljø. At matche disse specifikationer præcist til din pumpes output, væskens egenskaber og stedets layout er grundlæggende for sikker og pålidelig drift.

Vejledning om kritiske applikationer og erstatning

Den teoretiske fortræffelighed af en slange er bevist i dens praktiske anvendelse. At af de mest krævende og almindelige anvendelser på området fremhæver forskellige aspekter af slangeydelse og livscyklusstyring. På højtrykssiden er slanger forbundet med mudderpumper og frac-pumper operationens arterier, der håndteres slibende højtryksvæsker. På højvolumensiden styrer afgangsslanger til vandover de massive strømningshastigheder, der kræves til fraktureringsoperationer og væskehåndtering, hvor trykket kan være lavere, men holdbarhed og strømningseffektivitet er nøglen.

Mudderpumpesystemer: Hjerteslaget ved boring

Mudderpumpeslanger fungerer i et af de mest belastende miljøer, konstant udsat for højtrykspulseringer og slibende boremudder. At vide, hvornår skal man udføre en udskiftning af oliefeltsmudderpumpeslange er en kritisk færdighed, der balancerer sikkerhed med driftsøkonomi. At vente på en katastrofal fiasko er aldrig en mulighed. Nøgleindikatorer for udskiftning omfatter synlige revner eller alvorlige slid på dækslet, der blotlægger forstærkningsrådene, lokal udbuling eller hævelse, som eventuelt intern lagadskillelse, betydelig og vedvarende lækage ved fittings eller en slange, der har overskredet sin anbefalede levetid baseret på trykcyklusser. Implementering af en proaktiv udskiftningsplan baseret på driftstimer og regelmæssige, dokumenterede inspektioner er langt mere omkostningseffektive end at håndtere uplanlagt nedetid.

Vandoverførsel og væskehåndtering: Håndtering af store mængder

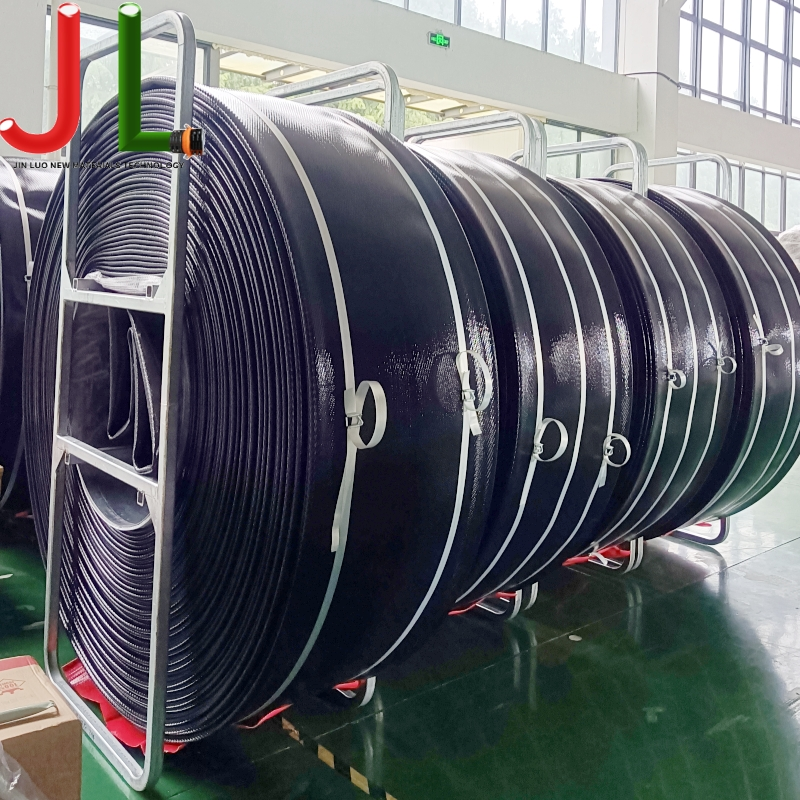

Til operationer som levering af vand til frac-blendere eller overførsel af produceret vand, bruges ofte en anden slangeprofil. An oliefelts afgangsslange til vandoverførsel er konstrueret til at optimere til stor indvendig diameter, lav strømningsmodstand og enestående sejhed mod slæb og knusning. Selvom den stadig er robust, kan dens forstærkning bruge højstyrke tekstillag som polyester eller aramid i stedet for eller i kombination med lettere ståltråd, hvilket skaber en mere fleksibel og nogle gange lettere slange, der er egnet til liggende brug over lange afstande. Nøglespecifikationerne her fokuserer på ID for flowhastighed, sugeevne (hvis brugt på pumpeindtaget) og enestående slidstyrke for dækslet.

FAQ

Hvor ofte skal en højtryks frac slange udskiftes?

Der er ikke noget enkelt tidsbaseret svar, da udskiftningsfrekvensen, væskeforhold og miljøforhold. Den bedste praksis er at følge et tilstandsbaseret vedligeholdelsesprogram. Slanger bør udskiftes med det samme, hvis inspektion afslører skader på dækslet, der blotlægger forstærkning, buler, dybe snit eller hærdet/revnet gummi. Derudover giver producenterne ofte en anbefalet levetid baseret på maksimalt arbejdstryk og impulscyklusser. Proaktiv udskiftning af slanger som en del af en planlagt vedligeholdelsesplan, informeret af producentens vejledning og strenge inspektionsoptegnelser, er langt sikre og mere økonomiske end at reagere på en fejl.

Hvad betyder "4:1 sikkerhedsfaktoren" på en slange?

Sikkerhedsfaktoren 4:1 (eller lignende forhold som 3:1 eller 5:1) er et kritisk designprincip. Det betyder, at slangens minimumsprængningstryk (MBP) er fire gange højere end dets nominelle arbejdstryk (WP). For eksempel ville en 10.000 PSI WP-slange have en MBP på mindst 40.000 PSI. Denne store margin er årsag til trykspidser, potentiel undervurdering af systemtrykket, materialetræthed over tid og uforudsete belastninger. Det er en grundlæggende sikkerhedsbuffer. Ved evaluering højtryks frac slangespecifikationer , udfør en højere sikkerhedsfaktor generelt og mere robust og konservativt designet produkt.

Hvad er forskellen mellem en "layflat" slange og en standard gummislange til vandoverførsel?

En standard gummiudledningsslange er typisk rund og bevarer sin form, når den er tom, ofte med spiraltråd for at forhindre kollaps under sugning. En layflat slange, ofte brugt som en oliefelts afgangsslange til vandoverførsel , er designet til at være fleksibel og flade helt ud, når den er tom, hvilket gør det meget nemmere at rulle, transportere og opbevare over lange længder. Layflat slanger er normalt lavet af PVC eller polyurethan-belagte stoffer. De er fremragende til midlertidige, store vandledninger over jorden, men har generelt lavere tryk og mindre slidstyrke end en kraftig rund gummiudledningsslange beregnet til mere permanent eller robust service.
