Forstå udledningsslanger

1. Hvad er afgangsslanger?

Afgangsslanger er fleksible rør designet til at transportere væsker, halvfaste stoffer eller gasser fra et sted til et andet under tryk. I modsætning til sugeslanger (som trækker materiale ind), afgangsslanger er bygget til at modstå internt tryk, hvilket gør dem essentielle i industrier, hvor kontrolleret flow og retningsbestemt overførsel er påkrævet.

Primære funktioner af afgangsslanger

• Materialeoverførsel: Flyt vand, kemikalier, gylle eller slibende faste stoffer.
• Trykhåndtering: Designet til at tåle pumpekræfter uden at kollapse.
• Holdbarhed: Modstandsdygtig over for slid, knæk og miljømæssige faktorer.

Nøgleindustrier, der bruger afgangsslanger

Afgangsslange vs. sugeslange: Nøgleforskelle

Grundlæggende parametre til identifikation af afgangsslanger

• Indvendig diameter (ID): Spænder fra ½ tomme til 12 tommer, afhængigt af flowbehov.
• Trykvurdering: Målt i PSI/bar (f.eks. 150 PSI for standard vandoverførsel).
• Temperaturområde: Nogle slanger håndterer -40°C til 93°C (-40°F til 200°F).
• Materiale kompatibilitet: Gummi (slidbestandigt), PVC (letvægts) eller specialforbindelser (kemisk-resistente).

Hvorfor udledningsslanger betyder noget
Deres evne til at håndtere trykstrøm gør afgangsslanger afgørende for at forhindre lækager, spild og driftsstop. Valg af den rigtige type sikrer effektivitet, sikkerhed og lang levetid i krævende miljøer.

2. Forstå udledningsslanger: typer, applikationer og valgvejledning

Typer af afgangsslanger

1. Gummiafgangsslanger

• Konstruktion: Forstærket med stof eller ståltråd
• Trykområde: 150-300 PSI
• Temperaturområde: -40°F til 200°F (-40°C til 93°C)
• Bedst til: Slibende materialer, olie og vandapplikationer
• Fordele: Fremragende fleksibilitet, knæk-resistent, holdbar

2. PVC afgangsslanger

• Konstruktion: PVC-materiale med spiralforstærkning
• Trykområde: 100-250 PSI
• Temperaturområde: 32°F til 140°F (0°C til 60°C)
• Bedst til: Letvægts vandoverførsel, kemiske applikationer
• Fordele: Letvægts, korrosionsbestandig, overkommelig

3. Termoplastiske afgangsslanger

• Konstruktion: Flere termoplastiske lag
• Trykområde: 200-400 PSI
• Temperaturområde: -60°F til 275°F (-51°C til 135°C)
• Bedst til: Kemisk overførsel, applikationer i fødevarekvalitet
• Fordele: Kemikaliebestandig, ikke-forurenende

4. Komposit-/materialespecifikke slanger

• Specialtyper:
  • Kemikaliebestandige slanger (PTFE-foring)
  • Slidbestandige slanger (ekstra tykke vægge)
  • Fødevarekvalitetsslanger (FDA-godkendte materialer)
• Trykområde: Varierer efter konstruktion (150-600 PSI)
• Temperaturområde: Varierer efter materiale

Anvendelser af afgangsslanger

Vejledning til valg af afgangsslange

1. Overvejelser om materialekompatibilitet

• Vand: Standard gummi eller PVC
• Olier/brændstoffer: Oliebestandige gummiblandinger
• Syrer/alkalier: PTFE eller specialgummi
• Slibende opslæmninger: Ekstra tyk gummi med slidstærkt for

2. Krav til størrelse og flow

• Diameter valg guide:
  • 1-2" til applikationer med lav volumen
  • 3-6" for moderat flow
  • 8" til højvolumen overførsel
• Flowhastighed: Tilpas slangestørrelse til pumpekapacitet

3. Tryk- og temperaturfaktorer

• Arbejdstryk: Overskrid altid systemtrykket med 25 %
• Sprængtryk: Minimum 4x arbejdstryk
• Temperatur: Bekræft, at slangeklassificeringen stemmer overens med væsketemperaturen

4. Forstærkningsbehov

• Standard pligt: Enkelt stoflag (150 PSI)
• Tung Duty: Flere stoflag (300 PSI)
• Ekstra kraftig: Ståltrådsforstærkning (400 PSI)

5. Fleksibilitet vs. stivhed

• Høj fleksibilitet: Nødvendig til flytning af udstyr
• Stivere slanger: Bedre til højtryksanvendelser

6. Afslut forbindelser

• Almindelige typer:
  • Camlock beslag
  • NPT gevindende ender
  • Flangeforbindelser
• Valgtip: Match til eksisterende udstyrsarmaturer

Præstationssammenligningstabel

Særlige hensyn

• Statisk ledningsevne: Nødvendig til brandfarlige væsker
• UV modstand: Vigtigt til udendørs brug
• Bøjningsradius: Minimum krumning før flowbegrænsning
• Regulativ overholdelse: NSF, FDA eller andre industristandarder

3. Nøgletræk ved højkvalitets afgangsslanger

1. Specifikationer for trykydelse

• Arbejdstrykvurdering:
  • Standarddrift: 150-250 PSI
  • Tung duty: 250-400 PSI
  • Industriel kvalitet: 400-600 PSI
• Sprængtryk sikkerhedsmargin:
  • Minimum 4:1 sikkerhedsforhold (sprængningstryk vs arbejdstryk)
  • Eksempel: 300 PSI slange skal have 1200 PSI burst rating

2. Materiale holdbarhedsfaktorer

3. Armeringskonstruktion

• Standard forstærkninger:
  • Enkelt tekstillag (150-200 PSI)
  • Dobbelt tekstillag (200-300 PSI)
  • Ståltrådsspiral (300-600 PSI)
• Forstærkningssammenligning:
  • Stof: Bedre fleksibilitet, lavere vægt
  • Ledning: Højere trykkapacitet, knækmodstand

4. Temperaturtoleranceintervaller

5. Floweffektivitetskarakteristika

• Design med glat boring:
  • Minimum friktionstab (målt i PSI-fald pr. 100 fod)
  • Typiske værdier: 2-5 PSI fald ved nominelt flow
• Indre diameter konsistens:
  • Tolerance: ±3% af nominel størrelse
  • Forhindrer strømningsbegrænsning ved bøjninger

6. Sikkerhedscertificeringer

• Kritiske certificeringer:
  • NSF/ANSI 61 til drikkevand
  • FDA 21 CFR til fødevarekontakt
  • ATEX til eksplosive miljøer
  • UL-liste for brandmodstand

7. Sammenligning af fysiske egenskaber

8. Særlige præstationsfunktioner

• Statisk dissipativ: Overflademodstand <10^5 ohm (for brændbare væsker)
• Antimikrobiel: Til fødevarer/farmaceutiske applikationer
• Ikke-mærkning: Vigtigt for renrumsmiljøer
• Flydeevne: Skumkerne til marine applikationer

9. Standarder for udholdenhedstest

• Flex Cycle Rating: Minimum 50.000 cyklusser (ASTM D380)
• Impulstest: 100.000 trykcyklusser (SAE J343)
• Slidtest: Minimum 500 cyklusser (ISO 6945)

4. Vedligeholdelses- og sikkerhedstip til afgangsslanger

1. Retningslinjer for korrekt opbevaring

• Ideelle opbevaringsforhold:
  • Temperatur: 32°F to 100°F (0°C to 38°C)
  • Luftfugtighed: Under 65 % RF
  • Undgå direkte sollys (UV-nedbrydning)
• Opbevaringsposition:
  • Læg fladt eller hæng lodret
  • Opbevar aldrig med knæk eller skarpe bøjninger
  • Minimum bøjningsradius: 10x slangediameter

2. Rutineinspektionstjekliste

3. Rengøringsprocedurer efter anvendelse

• Vand/spildevand: Skyl med rent vand ved 1,5x arbejdstryk
• Kemisk overførsel: Tredobbelt skyl med kompatibelt opløsningsmiddel
• Olie/brændstof: Skyl med rengøringsmiddelopløsning (pH 7-9)
• Gylle/faste stoffer: Mekanisk børsteluftblæsningsrensning

4. Trykprøvningsprotokol

• Frekvens: Kvartalsvis til kontinuerlig brug
• Testmetode: Hydrostatisk test ved 1,5x arbejdstryk
• Varighed: 30 minutter minimum
• Acceptkriterier: <2% trykfald, ingen synlige utætheder

5. Sikkerhedshåndteringsparametre

6. Operationel bedste praksis

• Installation:
  • Oprethold minimum 5x diameter bøjningsradius
  • Brug passende understøtninger hver 3-5 fod
• Betjening:
  • Undgå pludselige trykstigninger (>10 % PSI/sek.)
  • Maksimal strømningshastighed: 20 fod/sek. for væsker
• Nedlukning:
  • Gradvis trykreduktion
  • Fuldstændig dræning før opbevaring

7. Særlige overvejelser for Jiangsu Jinluo-produkter

Givet Jiangsu Jinluo New Material Technology Co., Ltd specialisering i polyurethan og industrislanger (2-16 tommer diametre), bemærk disse specifikke vedligeholdelsesaspekter:

• Polyurethan slanger:
  • Øget kemikalieresistens, men undgå stærke syrer
  • Overlegen slidstyrke (50 % bedre end standardgummi)
  • Holdbarhed: 5 år (ubrugt under korrekte forhold)
• Slanger med stor diameter (8-16 tommer):
  • Kræver specialiseret rengøringsudstyr
  • Har brug for forstærkede støttestrukturer
  • Inspektionshyppighed: Månedligt til kontinuerlig brug

8. Livsforlængelse teknikker

• Rotationssystem: Skift flere slanger i tunge anvendelser
• Beskyttelseshylster: Tilføj slidbeskyttelse ved kontaktpunkter
• Vedligeholdelse af endebeslag: Årlig gevindsmøring/eftersyn
• Trykcykling: Gradvist øge/mindske trykket

9. Bortskaffelse og genbrug

• Tegn på end-of-life:
  • Revneudbredelse >30 % længde
  • Trykklassificeringsfald >25 %
  • Permanent deformation >5% diameter
• Miljøoverholdelse:
  • Adskil efter materialetype (gummi/PVC/TPU)
  • Følg lokale regler for bortskaffelse af industrislanger

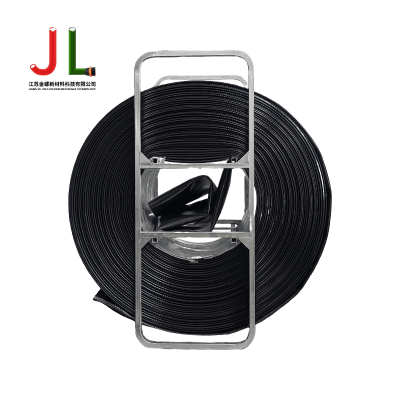

Jinluo Heavy-Duty polyurethan trykslange - fleksibel forstærket TPU flad slange
