Vandoverførselsslange til oliefeltsoperationer

Oliefelt vandoverførselsslange eksisterer for at løse et meget specifikt problem: at flytte store mængder vand hurtigt hen over terræn, der ikke har nogen fast rørledningsinfrastruktur, og derefter pakke slangen sammen og flytte den igen, når arbejdsstedet skifter. Det er grunden til, at oliefelts vandoverførselsslange ser så anderledes ud end det stive rør, der bruges i permanente installationer - det skal foldes fladt, læsses på en lastbil eller rulle og omplaceres inden for timer i stedet for dage.

I praksis dækker denne slangekategori adskillige distinkte anvendelser inden for et enkelt oliefeltsprojekt: flytning af ferskvand til en brøndpude forud for et dårligt job, overførsel af produceret vand eller tilbagestrømningsvand til opbevaring eller bortskaffelse og tilvejebringelse af midlertidige forsyningsledninger mellem vandkilder og blandeudstyr. Hver af disse anvendelser har lidt forskellige krav til tryk og volumen, men de deler den samme underliggende efterspørgsel efter en slange, der kan lægges hurtigt, holde til ujævnt underlag og genvindes uden skader til genbrug på den næste pude.

Hvorfor polyurethan vandoverførselsslange er blevet standarden

Polyurethan vandoverførselsslange har stort set fortrængt ældre gummi- og PVC-baserede slanger i oliefeltsapplikationer, fordi TPU (termoplastisk polyurethan) tilbyder en kombination af egenskaber, der er svære at matche: høj trækstyrke i forhold til vægt, stærk modstandsdygtighed over for slid fra sand- og grusbrøndpudeoverflader, og stabil ydeevne på tværs af temperatur-varmeområderne, der er almindelige i sommerolieområder, der er frie fra vinterolieforhold.

En typisk polyurethan oliefeltslange er bygget med en co-ekstruderet konstruktion: en indre TPU liner i kontakt med væsken, et vævet forstærkningslag (normalt højstyrke polyester), der bærer trykbelastningen, og et ydre TPU dæksel, der tager sliddet fra at trække hen over puden. Denne lagdelte struktur gør, at slangen kan foldes helt fladt til transport og opbevaring, og derefter rundes ud til fuld boring, når pumpen kører. Sammenlignet med stålrør eller stift polyrør kan en polyurethanslange med tilsvarende diameter læsses, losses og lægges ud af en mindre besætning på en brøkdel af tiden.

Krav til hydraulisk brudslange og frac-slangetryk

Hydraulisk brudslange sidder i den mere krævende ende af kategorien oliefeltslange. Mens lavtryksvandoverførselsledningerne, der forsyner en frac-pude, normalt vurderes til at være i intervallet for de fleste almindelige flade slanger, kan frac-slangen, der anvendes tættere på pumpen og brøndhovedet, udsættes for meget højere og hurtigere cyklisk tryk - en faktor, der betyder lige så meget som selve peak-tallet, da gentagne trykcyklusser trætter hurtigere end forstærkningslagene gør det hurtigere.

På grund af denne cykeladfærd angiver frac-slangespecifikationer typisk både et arbejdstryk og en separat udmattelses- eller cykluslevetid, og købere, der vurderer leverandører, bør spørge om begge i stedet for arbejdstryk alene. Forstærkningskvalitet - fibertype, vævstæthed og hvor godt forstærkningslaget binder til de indre og ydre TPU-lag under co-ekstrudering - har en direkte effekt på, hvor mange trykcyklusser en slange kan modstå, før ydeevnen forringes.

• Arbejdstryk: det tryk, som slangen er vurderet til at håndtere kontinuerligt under normal drift.
• Sprængtryk: svigttærsklen, typisk flere gange arbejdstrykket som en sikkerhedsmargin.
• Cycle træthedsvurdering: hvordan slangen klarer sig under gentagen tryk- og trykaflastning, hvilket er særligt relevant for frac og pumpe-tilstødende slangesektioner.

Højtryk Oliefeltslange : Matchende vurderinger til jobbet

Ikke alle slanger på et oliefelt behøver at være klassificeret til maksimalt tryk, og specificering af højtryksoliefeltslange, hvor en standard-tryk vandoverførselsledning ville gøre, tilføjer simpelthen unødvendige omkostninger og vægt. Den praktiske tilgang er at kortlægge trykzonen på stedet - fra lavtryks ferskvandsforsyningsledninger, gennem middeltryksoverførselssektioner til højtryksledningerne tættest på pumpeudstyr - og vælge slangediameter og trykklassificering for hver zone separat.

At overspecificere hver linje på stedet til den højeste tilgængelige trykklassificering er ikke en genvej til sikkerhed - det betyder normalt bare en tungere, dyrere slange i sektioner, hvor det ikke er nødvendigt, mens det faktiske svage punkt i et system ofte er koblingen eller forbindelsen i stedet for selve slangekroppen.

Industrielle slanger til olie og gas: Beyond Water Transfer

Industrielle slanger til olie og gas dækker et bredere sæt af opgaver end vandoverførsel alene, selv om vandhåndtering normalt er den største mængde påføring i forhold til længden af den anvendte slange. Olie- og gasslangeanvendelser på et typisk sted kan omfatte håndtering af produceret vand, midlertidig brændstofoverførsel til stedets generatorer og udstyr, mudder- og gylleoverførsel under boreoperationer og afvanding af lavtliggende områder omkring en pude under vådt vejr.

Hver af disse anvendelser stiller især forskellige krav til den indvendige foring, da kemisk kompatibilitet mellem den væske, der håndteres, og foringsmaterialet er det, der bestemmer levetiden mere end trykklassificeringen alene. En liner, der er egnet til ferskvandsoverførsel, er ikke automatisk egnet til at håndtere produceret vand med højere saltholdighed eller sporkulbrinter, så det er værd at bekræfte væskekompatibilitet med en leverandør, før man antager, at en slangespecifikation vil tjene alle roller på stedet.

Anvendelser til boreslange

Boreslangeapplikationer adskiller sig fra vandoverførsels- og fraktureringskategorierne ved, at slangen ofte håndterer vand, der bruges til at understøtte aktive boreoperationer i stedet for at frakturere væske under højt cyklisk tryk - tænk på rig vandforsyning, støvundertrykkelse og midlertidig dræning omkring borestedet. Volumen og kontinuerlig flowpålidelighed har en tendens til at betyde mere her end toptryk, da en afbrydelse i rig vandforsyning kan forsinke boreoperationer direkte.

Fordi borepladser ofte flyttes, efterhånden som puder udvikles sekventielt, vægter slangevægten og let omplacering særlig vægt i valgbeslutningen. En flad polyurethanslange, som et lille mandskab kan læsse, transportere og omlægge inden for et skift, har en reel driftsmæssig fordel i forhold til tungere gummi- eller stive røralternativer i denne specifikke rolle, selv hvor selve trykkravene er relativt beskedne.

Vejledning til valg af oliefeltslange

At vælge den rigtige slange til en oliefeltsapplikation kommer ned til en kort liste af spørgsmål, der er gennemarbejdet i rækkefølge i stedet for at tage udgangspunkt i diameter eller pris.

1. Hvilken væske håndteres, og har den indre liner bekræftet kemisk kompatibilitet med den - ferskvand, produceret vand og borevæske stiller forskellige krav til foringen.
2. Hvad er det faktiske arbejdstryk i den zone, som denne slangesektion vil tjene, og skal den modstå gentagne trykcyklusser som med frac-tilstødende linjer, eller steady-state flow som med vandoverførsel.
3. Hvilke jordforhold vil slangen blive slæbt eller lagt på tværs af, og har yderkappen brug for ekstra slidstyrke som følge heraf.
4. Hvor ofte vil slangen blive flyttet, og betyder vægt og rullekompatibilitet mere, end det ville gøre for en semi-permanent linje.
5. Hvilken diameter leverer den nødvendige flowhastighed uden at overdimensionere linjen og tilføje unødvendig vægt og omkostninger.

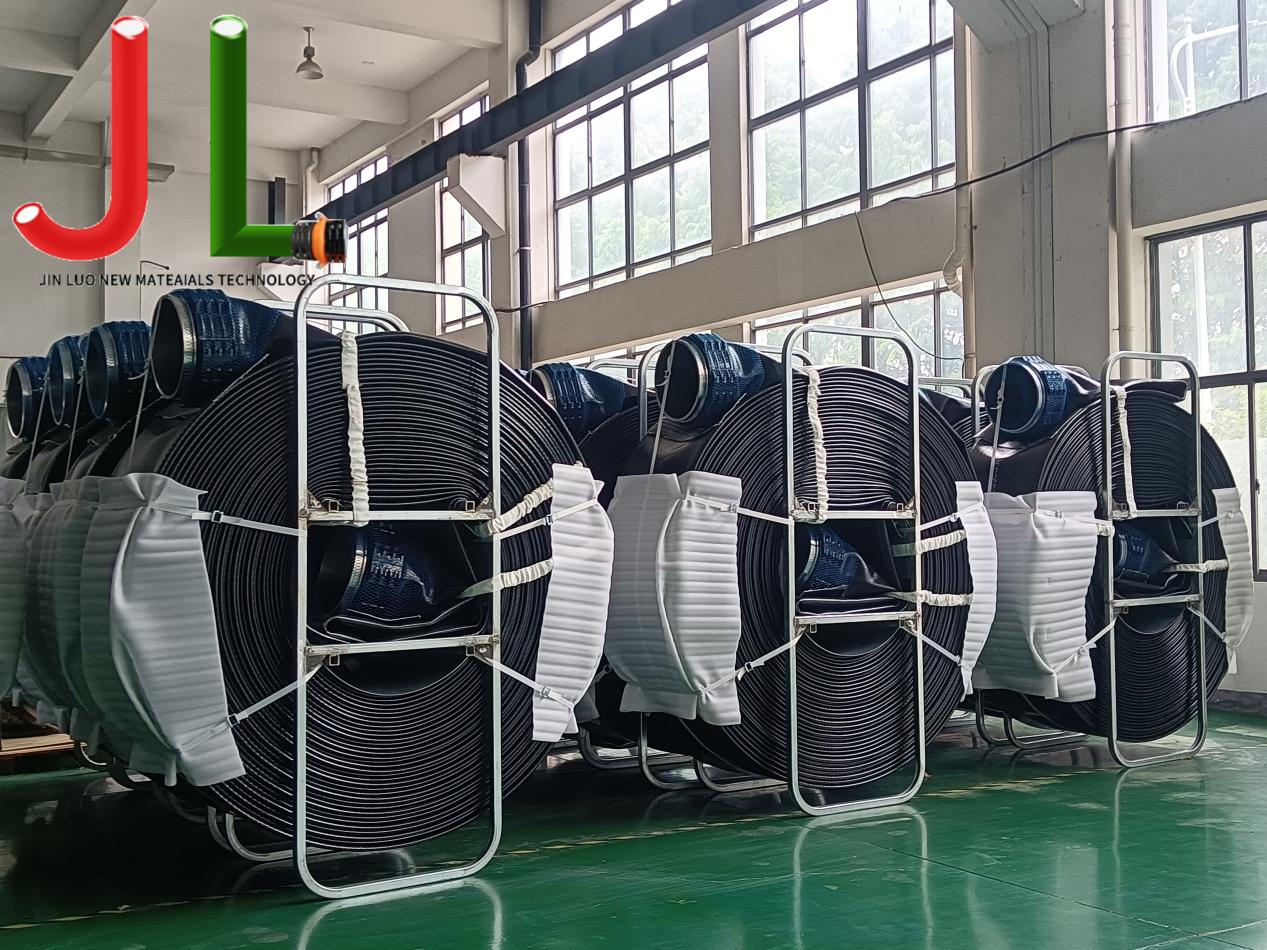

Jinluo fremstiller flade polyurethanslange på tværs af denne række af oliefeltsroller, fra ferskvandsoverførsel til frakturering af vandforsyning, med kalibre fra 2 til 16 tommer og tilpasselige længder til forskellige sitelayouts. At arbejde gennem væsketype, trykzone og jordforhold, før en ordre færdiggøres, er generelt en mere pålidelig vej til den rigtige specifikation end at bruge den højest vurderede slange til rådighed, og de fleste leverandører, inklusive Jinluo, kan rådgive om, hvilken kombination af forstærknings- og dækmateriale, der passer til et specifikt steds forhold.
