Er TPU Lay Flat Hose det optimale valg til din væskeoverførsel?

Inden for industriel væskeoverførsel har valget af en afgangsslange direkte indflydelse på driftseffektiviteten, sikkerheden og de samlede ejeromkostninger. Herre PVC og gummi traditionelt har domineret markedet, TPU lægge flad slange er opstået som et højtydende alternativ, især til krævende applikationer, der involverer kulbrinter, slid og ekstreme temperaturer. Denne artikel giver en analyse på ingeniørniveau af TPU liggende flad slange, der undersøger dens materialeegenskaber, kemisk resistens, trykklassificeringer og egnethed til specialiserede opgaver såsom olieoverførsel.

TPU vs PVC Lay Flat Slange: En sammenlignende materialeanalyse

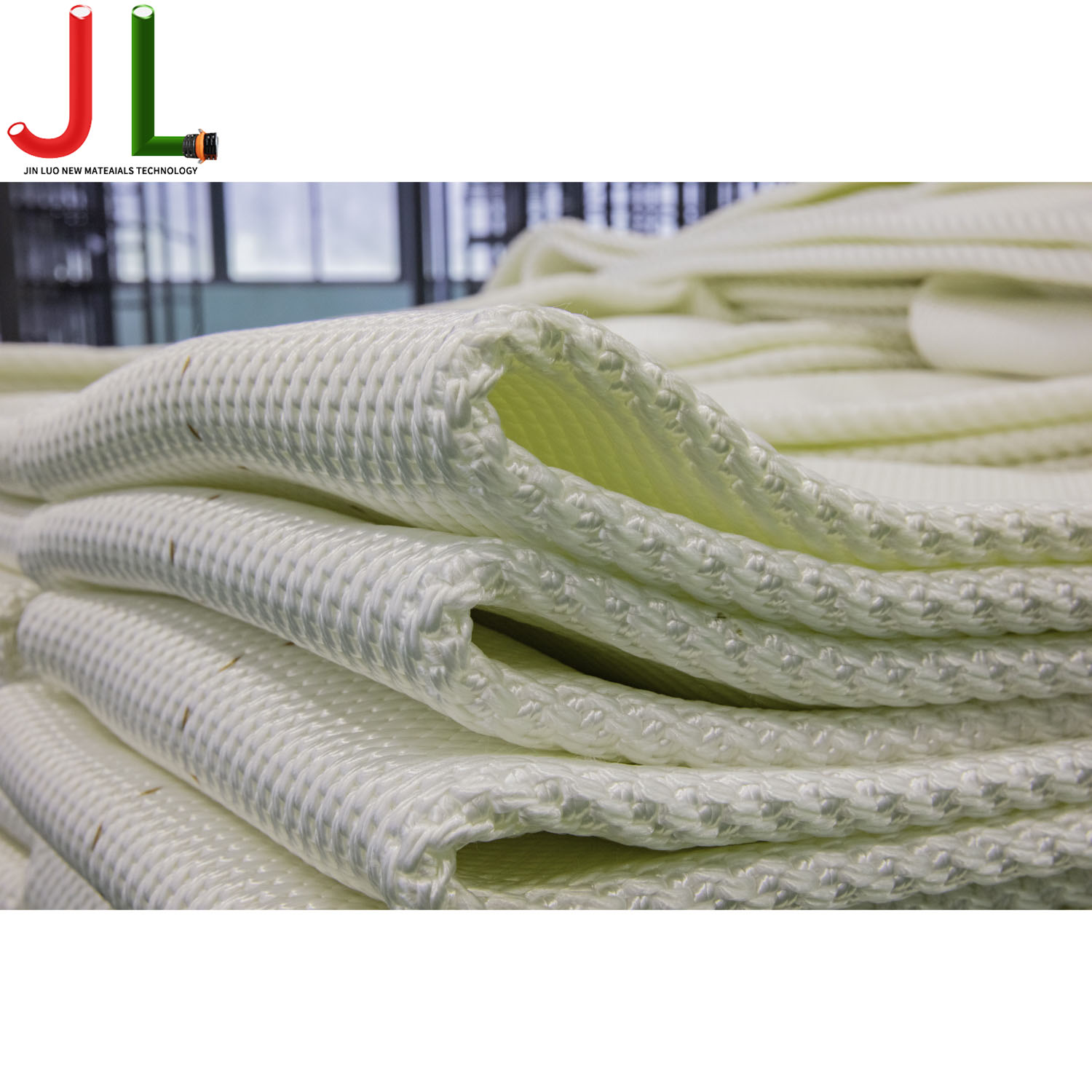

Vælg mellem TPU vs PVC lægge flad slange kræver en detaljeret forståelse af polymervidenskab og anvendelseskrav. PVC (polyvinylklorid) slanger er typisk plastificeret for at opnå fleksibilitet, men det kommer til at blive bekostet af langsigtet stabilitet. I modsætning hertil er TPU (termoplastisk polyurethan) en elastomer legering, der kombinerer gummiens elasticitet med plastikkens sejhed. Den "ekstruderede gennem-vævning"-konstruktionsmetode, hvor TPU indkapsler en polyesterforstærkning med høj styrke, skaber en homogen struktur uden klæbemidler, hvilket eliminerer risikoen for delaminering.

Ydelsematrix: TPU vs. PVC vs. gummi

For at kvantificere forskellene sammenligner nedenstående tabel kritiske tekniske parametre på tværs af de tre almindelige materialer, der anvendes i fladtliggende slangekonstruktion.

Dataene bekræfter, at PVC fortsat er en billig mulighed for generel kunstvanding, TPU lægge flad slange retfærdiggør dens højere startomkostninger gennem forlænget levetid i slibende og kemisk aggressive miljøer.

TPU Lay Flat Hose Kemisk Resistens: En detaljeret gennemgang

For indkøbsingeniører tpu lægge flad slange kemikalieresistens profil er en afgørende faktor. TPU's modstand stammer fra dens molekylære struktur, som giver inertitet til en lang række stoffer uden brug af vandrende blødgørere, der kan forurene væsker.

Kompatibilitet med industrielle væsker

TPU er i sagens natur modstandsdygtig over for alifatiske kulbrinter, smøreolier og fedtstoffer. Det fungerer også godt med brakvand, havvand og fortyndede syrer og baser. Det er dog ikke egnet til stærke polære opløsningsmidler, estere eller ketoner. Nedenfor er en kompatibilitetsvejledning baseret på tekniske datablade:

• Kulbrinter (diesel, petroleum, råolie): Fremragende. Slangeforingen bevarer trækstyrken (minimum 5.800 psi eller 40 MPa) selv ved længerevarende kontakt.
• Boremudder og cementopslæmninger: Fremragende slidstyrke forhindrer intern erosion.
• Drikkevand: Specifikke TPU-forbindelser er NSF/ANSI 61-certificerede, hvilket sikrer, at drikkevandet ikke får smag eller lugt.
• Landbrugsgødning (flydende gødning): Fremragende; det glatte TPU-rør giver mulighed for nem vask og forhindrer opbygning af rester.

Kemisk modstår: Temperatur- og koncentrationsfaktorer

Den kemiske modstand af TPU er ikke absolut; det er en funktion af temperatur og kemikaliekoncentration. Ved forhøjede temperaturer accelererer hastigheden af ​​kemiske angreb. For konstant drift er standardservicetemperaturområdet -50°C til 65°C, med peaks op til 80°C tilladt. Til applikationer, der kræver modstand mod koncentrerede syrer ved høje temperaturer, kan specialiserede TPU-versioner eller alternative materialer være påkrævet. Producenter kan levere specifikke kemiske resistensdiagrammer efter anmodning til unikke applikationer.

TPU Lay Flat Hose Pressure Rating: Design af sikkerhedsmarginen

Forståelse af tpu lay flad slange trykklassificering er afgørende for systemdesign og overholdelse af sikkerhed. Tryk er typisk defineret af to værdier: Arbejdstryk (maksimalt tryk under normal service) og Sprængtryk (det punkt, hvor slangen svigter katastrofalt).

Arbejdstryk vs. sprængtryk: Sikkerhedsfaktoren

Industristandarder dikterer en sikkerhedsfaktor, normalt 3:1 eller 4:1, mellem sprængning og arbejdstryk. For eksempel skal en slange med et arbejdstryk på 300 psi have et minimum sprængtryk på 900 psi. Dette tager højde for trykspidser, overspændinger og mekaniske spændinger under drift.

Trykvurdering efter diameter og vægttykkelse

Trykklassificeringer er omvendt relateret til diameter. En 2-tommer slange kan klare væsentligt højere tryk end en 16-tommer slange på grund af bøjlespændingsformlen. Tabellen nedenfor samler data fra flere producenter for at vise typiske trykområder.

Det er afgørende at bemærke, at den endelige trykklassificering af samlingen bestemmes af den lavest vurderede komponent, som ofte er koblingen. Skaftkoblinger i rustfrit stål (f.eks. 316 SS) anbefales til at opretholde højtryksintegritet i korrosive miljøer.

Letvægts TPU liggende flad slange: logistiske og operationelle fordele

Efterspørgslen efter letvægts TPU lægge flad slange er drevet nødvendigt for hurtig udsendelse og reduceret besætningsstræthed. I beredskabsscenarier, såsom brandslukning i vilde områder eller oversvømmelseskontrol, er hvert kilo vigtigt.

Kvantificering af vægtfordelen

En standard 6-tommer gummisugeslange kan veje op til 5-6 kg/m (3,3-4,0 lbs/ft). Derimod en 6-tommer letvægts TPU lægge flad slange vejer cirka 2,48 kg/m (1,66 lbs/ft). For en længde på 200 meter (660 fod) repræsenterer dette en vægtbesparelse på over 500 kg (1100 lbs). Denne reduktion giver mulighed for:

• Hurtigere pakning og udpakning: Lavere spolevolumen og vægt reducerer belastningen på personalet.
• Reducerede transportomkostninger: Der kan læses flere slanger pr. lastbil eller helikopter.
• Forenklet håndtering: Kan indsættes fra et køretøj i bevægelse eller af et lille team.

"Læg fladt" karakteristikken, hvor slangen fladt helt ud, når den er drønet, betyder også et mindre fodaftryk til opbevaring og giver mulighed for lettere rengøring og vedligeholdelse.

TPU Lay Flat Hose for Oil Transfer: Design and Safety Protocols

Bruger TPU lægge flad slange til olieoverførsel kræver specifikke designfunktioner for at mindske risici forbundet med brændbare væsker og statisk elektricitet. Standard TPU-slanger er oliebestandige, men offshore- og raffinaderiapplikationer kræver øget sikkerhed.

Antistatisk konstruktion og limning

Når kulbrinter strømmer gennem en slange med høj hastighed, ophobes statisk elektricitet. Hvis den ikke spredes, kan en statisk udladning antænde dampe. Højtydende slanger designet til tpu lay flad slange til olieoverførsel integrere jordingsmekanismer. For eksempel inkorporerer specialiserede offshoreslanger to indkapslede kobberjordledninger i slangehuset, der løber langs hele dens længde.

Disse ledninger skal forbindes elektriske til de ledende koblinger (såsom dem fremstillet af duktilt jern eller rustfrit stål) og derefter til en ægte jordforbindelse. Modstanden i et sådant system er konstrueret til at være et godt stykke under tærsklen på 1,5 ohm/ft (4,9 ohm/m), som kræves af militære standarder som MIL-PRF-370K.

Mekanisk robusthed til kulbrinteoverførsel

Ud over statisk dissipation kræver slanger til olieoverførsel høj trækstyrke for at modstå trækkræfter under skib-til-land eller skib-til-skib operationer. Den cirkulære vævede forstærkning giver trækstyrkevurderinger på op til 80.000 lbs (for en 16" slange), hvilket sikrer, at slangen ikke adskilles under sin egen vægt eller fra fartøjsdrift. TPU-dækslet giver også nødvendig modstand mod bunkerbrændstof, jetbrændstof og blødehjælpemiddel eller det bløde hjælpemiddel.

Konklusion: Specifikation af TPU Lay Flat Hose til kritiske operationer

De ingeniørmæssige fordele ved TPU lægge flad slange er klare: det giver overlegen slidstyrke, et bredt kemisk kompatibilitetsvindue og et højt styrke-til-vægt-forhold sammenlignet med konventionelle gummi- eller PVC-slanger. Når du specificerer dit projekt, skal du overveje følgende:

• For applikationer, der involverer kulbrinter, prioriter slanger med tpu lægge flad slange kemikalieresistens validering og obligatorisk antistatisk ledningsføring.
• Til afvanding eller kunstvanding i ujævnt terræn, holdbarheden af letvægts TPU lægge flad slange reducerer udskiftningscyklusser.
• Bekræft altid tpu lay flad slange trykklassificering mod dette systemer maksimalt dynamiske tryk, inklusive overspændingshændelser.
• Når man sammenligner TPU vs PVC lægge flad slange , beregnet de samlede livscyklusomkostninger, ikke kun den oprindelige købspris, med hensyntagen til levetid og reduceret vedligeholdelse.

Til specialiserede applikationer som f.eks tpu lay flad slange til olieoverførsel , insister på dokumentation, der bekræfter, at slangen opfylder industristandarder for ledningsevne og væskekompatibilitet. Ved at matche materialevidenskaben til applikationen kan ingeniører sikre sikker, effektiv og omkostningseffektiv væskeoverførsel.

Ofte stillede spørgsmål (FAQ)

1. Kan TPU liggende flad slange bruges til kontinuerlig pumpning af dieselbrændstof?

Ja, TPU er i sagens natur modstandsdygtig over for diesel og andre alifatiske kulbrinter. Til kontinuerlig pumpning, især i marine- eller offshoremiljøer, kræves der dog en slange, der er specielt designet med antistatiske ledninger og ledende koblinger for at forhindre elektrostatisk udladning.

2. Hvordan er fleksibiliteten af TPU sammenlignet med gummi ved -40°C?

TPU er fremragende fleksibilitet ned til -50°C uden brug af blødgøringsmidler, som kan migrere. Gummiforbindelser kan også arbejde ved lave temperaturer, men de kan kræve specialister (og dyrere) formuleringer. TPU er generelt mere konsistent i sin ydeevne ved lav temperatur.

3. Hvad er den maksimale konstante driftstemperatur for en flad TPU-slange?

Den maksimale standardtemperatur for konstant drift er 65°C (150°F). Kortvarige toppe på op til 80°C (175°F) er tilladte, men langvarig eksponering ved denne øvre grænse vil reducere slangens levetid.

4. Er TPU lay flat slange sikker til drikkevand?

Ja, men kun hvis slangen er specifikt certificeret til NSF/ANSI 61 eller tilsvarende standarder. Ikke alle TPU-forbindelser er fødevaregodkendte; nogle indeholder tilsætningsstoffer, der ikke er egnede til drikkevand. Bekræft altid certificeringen.

5. Hvad forårsager "snaking" i en liggende flad slange, og forhindrer TPU det?

"Snaking" eller lateral ustabilitet under tryk er forårsaget af overdreven forlængelse af forstærkningen. TPU-slanger af høj kvalitet bruger cirkulært vævet polyestergarn, der begrænser forlængelsen til mindre end 2 %, hvilket forhindrer slangen i at sno sig og sno sig, hvilket sikrer stabilt flow og reduceret slid.

Referencer

1. TIPSA. (2025). Oroflex Terrain - Højflow ekstruderet TPU liggende flad afgangsslange. tipsa.com
2. Solslange. (2025). Layflat slanger afkodet: Hvorfor PVC, gummi og TPU opfylder forskellige behov. sunhose.com
3. TIPSA. (n.d.). OROFLEX OFFSHORE - Ekstremt robust ekstruderet TPU brændstof- og olieudtømningsslange. Direkte Industri
4. Orientflex. (n.d.). TPU Layflat slange. orientrubber.com
5. ZYfire Hose Corporation. (n.d.). Zyfire Layflat 12" 200 Psi Arbejdstryk TPU Layflatslange. madeinchina.com
6. cnhoseflex.com. (2023). TPU Layflat slange - Tekniske specifikationer. cnhoseflex.com
7. cnhoseflex.com. (2024). Layflat slangemateriale Oversigt: Fordele og ulemper ved PVC, PE og TPU. cnhoseflex.com
8. Hitechcorp. (2020). TPU Layflat slange - Tekniske data. hitechcorp.com.vn
9. John M. Ellsworth. (n.d.). Kuriyama OFAQ 6 in. Polyurethan Layflat drikkevandsudledningsslange. jmesales.com
